PCIe to M.2 SSD NVMe/NGFF 듀얼 어댑터 리뷰

PCIe 슬롯에 M.2 NVMe와 M.2 NGFF(Sata) SSD를 동시에 장착할 수 있게 변환해 주는 듀얼 어댑터의 리뷰입니다.



구형 메인보드의 PCI-Express 슬롯에 M.2 SSD를 사용하기 위해 M.2 to PCIe 어댑터를 찾다가 NVMe 방식과 NGFF(sata) 방식을 동시에 모두 사용할 수 있게 변환해 주는 어댑터가 있어서 알리에서 구매를 해봤습니다.

M.2 NVMe만 PCI-E로 변경해 주는 일반적인 NVMe to PCIe(https://honghome.tistory.com/854)와 비교하면 추가로 M.2 SATA SSD를 같이 사용할 수 있는 장점이 있는 모델입니다.



특별한 컨버팅용 칩셋이 사용된 것이 아니고 단순하게 M.2 NVMe M key 단자를 PCI-E로 M.2 SATA 단자를 일반 SATA 단자로 모양만 변환해 주는 어댑터기 때문에 아주 특별한 경우가 아니면 고장이 생길 확률이 적은 편이지만 저의 경우 사용과는 상관없는 초기 불량이 있어서 직접 수리해서 사용을 했습니다.

국내에서도 비슷한 모델을 판매하고 있기 때문에 초기 불량이 걱정된다면 국내에서 구매를 하는 것이 좋을 거 같습니다.







알리에서 받은 PCIE TO M2 NVME/NGFF Adapter의 박스 사진입니다.

박스 윗면에 'DISK EXTERNAL CASE', 뒷면에 '2.5" HDD EXTRNAL CASE'라고 되어 있고 설명도 PCIe to M.2 SSD와 맞지 않는 것으로 봐서 다른 박스로 포장해서 보낸 것으로 보입니다.

적혀 있는 것만 봤을 때 2.5인치 외장 케이스의 박스인 거 같습니다.







개봉 사진입니다.

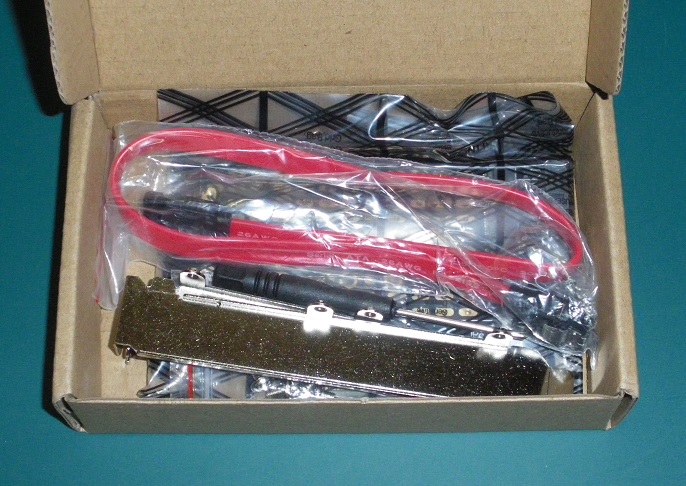

어댑터, SATA 케이블, 나사는 따로 일반 비닐로 포장이 되어 있었고 뽁뽁이를 사용한 포장은 없었습니다.







구성품 사진입니다.

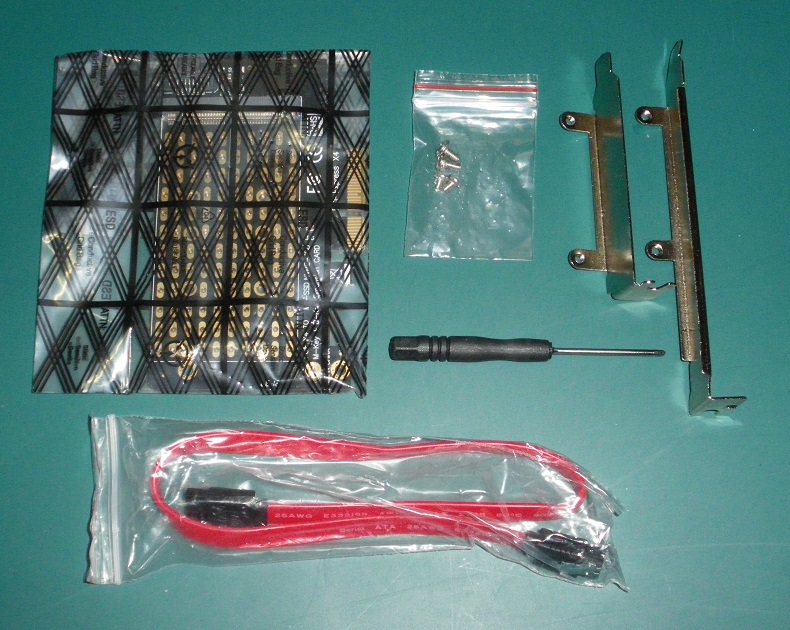

어댑터 본체, 일반용 브라켓, LP용 브라켓, + 드라이버, 나사, SATA 케이블로 구성되어 있습니다.

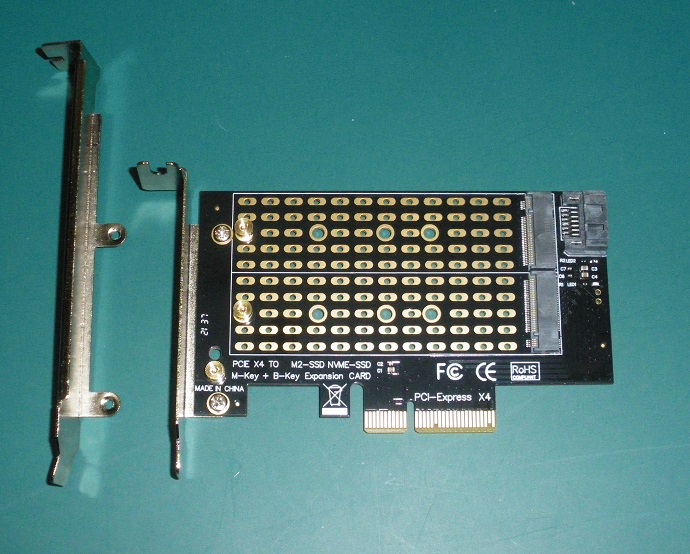

PCIe to M.2 듀얼 어댑터 본체 사진입니다.

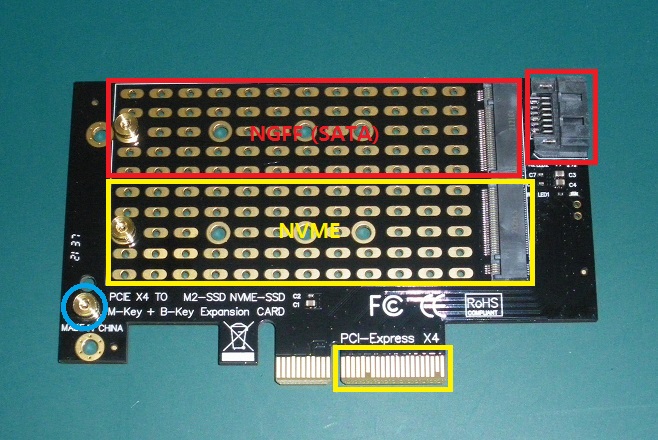

위쪽이 M.2 NGFF(SATA) SSD를 장착하는 슬롯이고 아래쪽이 M.2 NVMe SSD를 장착하는 슬롯입니다.

오른쪽에 고정용 여분의 가이드가 1개 제공되어 있었습니다.



위쪽의 M.2 NGFF(SATA)의 경우 SATA 단자를 추가로 늘리는 것이 아니기 때문에 메인보드에 여분의 SATA 단자가 있어야 사용할 수 있습니다.

어댑터의 PCI-e 단자 쪽에서 전원을 공급받아서 SSD를 동작 시키는 고 어댑터의 SATA 단자와 메인보드의 SATA 단자를 케이블로 연결해서 사용하는 방식입니다.

NGFF와 NVMe는 완전히 다른 인터페이스기 때문에 변환을 위해서는 컨버팅 작업을 해주는 칩셋이 필요합니다.

소개 중인 어댑터는 단순히 단자만 변경해 주는 어댑터기 때문에 SATA 단자를 메인보드에 연결해야 합니다.



아래쪽의 M.2 NVMe는 최대 PCI-e x4를 지원합니다.

PCI-e 버전은 따로 명시되어 있지는 않지만 단순 핀 배열만 매칭해 주는 것이기 때문에 버전 상관없이 잘 동작할 것으로 생각됩니다.

하지만 PCI-e 2.0, 3.0, 4.0 정도까지는 속도가 상대적으로 저속이기 때문에 큰 문제 없이 동작할 것으로 생각되지만 5.0의 경우는 상대적으로 속도가 빠르기 때문에 따로 테스트를 해봐야 알 거 같습니다.



두 가지 모두 M.2 2230, 2242, 2260, 2280 규격을 지원합니다.



NVMe SSD에 방열판을 설치하는 경우 두 단자 간격이 1mm 정도기 때문에 SATA SSD를 동시에 사용하면 간섭이 생겨서 사용 가능한 방열판이 상당히 제한적일 것으로 생각됩니다.

간격이 조금 더 벌어져 있었으면 하는 아쉬움이 있지만 LP 규격을 만족시키기 위해 그런 것으로 생각됩니다.







PCIe to M.2 듀얼 어댑터 본체 뒷면 사진입니다.

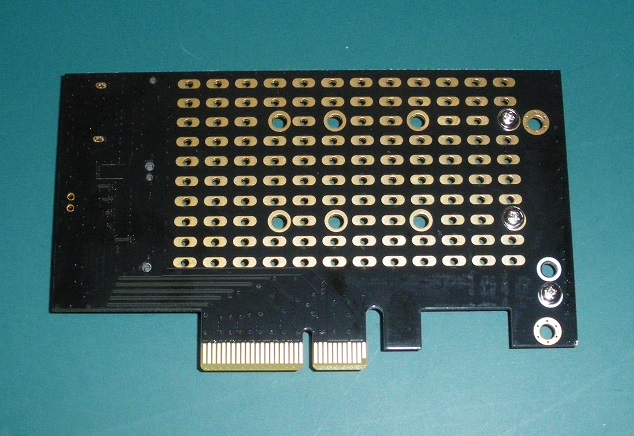

M.2 SSD를 고정할 때 가이드 기둥을 사용하고 뒷면에서 나사를 돌리는 방식입니다.







측면 사진입니다.

동작을 확인할 수 있는 LED와 SATA 단자가 있습니다.

SATA 단자에 문제가 있어서 수정을 했는데 뒤에 따로 사진이 있습니다.







제공되는 나사 사진입니다.

왼쪽의 2개는 일반 ODD 고정할 때 사용하는 나사와 같은 것으로 어댑터를 슬롯에 고정할 때 사용합니다.

오른쪽의 2개는 브라켓을 기판에 고정할 때 사용하는 나사입니다.







브라켓 사진입니다.

일반 규격과 LP 규격용으로 2개가 제공됩니다.

사진은 LP 브라켓을 장착한 사진입니다.

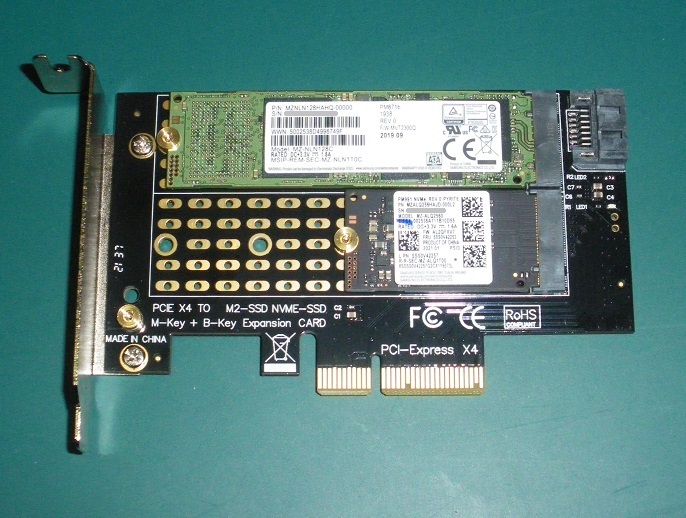

M.2 NGFF 2280 SSD와 M.2 NVMe 2242 SSD를 장착한 사진입니다.

SSD의 장착과 고정에 특별한 문제는 없었습니다.







PC에 연결했을 때 NVMe 장치 정보입니다.

'Standard NVM Express Controller' 저장소 컨트롤러가 설치되어 제어됩니다.



NVMe와 NGFF 동시에 연결된 상황으로 모두 특별한 이상 없이 잘 동작했습니다.

SATA는 일반 SATA 디스크 연결과 동일하게 표시됩니다.





PCIe to M.2 SSD를 사용하는 대부분의 목적은 M.2 단자가 없는 구형 컴퓨터에서 M.2 SSD를 사용하고 싶은 경우와 메인보드의 M.2 단자를 모두 사용한 상태에서 추가로 M.2 SSD를 사용하기 위함입니다.

최신 컴퓨터에서 사용하는 경우 기본으로 지원을 하기 때문에 문제가 발생하는 경우가 적지만 구형 컴퓨터에서 사용하는 경우 부팅용으로 사용하지 못하는 경우가 있습니다.



구형 컴퓨터에서 M.2 NVMe SSD 부팅용으로 사용하기 위해서는 메인보드 바이오스에서 지원을 해줘야 가능합니다.

메인보드 제조사 홈페이지에서 NVMe 지원 펌웨어가 있는지 확인해서 바이오스를 업데이트하면 부팅용으로 사용할 수 있습니다.

메인보드 제조사에서 NVMe 지원 펌웨어를 제공하지 않으면 NVMe를 지원하도록 펌웨어를 수정하거나 다른 사람이 수정해서 올린 펌웨어를 찾아서 업데이트를 하면 되지만 펌웨어 롬의 특성과 용량에 따라 수정이 불가능한 보드도 있으니 참고 바랍니다.





● 초기 불량



위에 말했던 SATA 단자 초기 불량의 내용입니다.

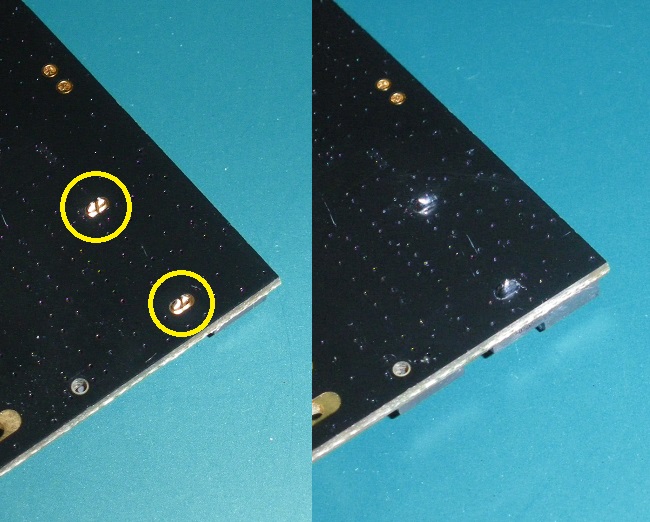

불량 내용은 SATA 단자 뒷부분의 단단히 고정하기 위한 가이드가 납땜이 되지 않은 상태였습니다.

이 상태로 사용은 가능하지만 SATA 케이블을 꼽거나 제거할 때 단자가 들리는 문제가 발생했습니다.

조금 들리는 정도로 바로 문제가 생기지는 않겠지만 데이터 핀들만으로 고정되어 있는 상태기 때문에 나중에 케이블을 연결하다 단자가 떨어져 나갈 위험이 있어서 납땜을 해주었습니다.



PCIe to M.2 NVMe/NGFF SSD 듀얼 어댑터는 M.2 NGFF와 NVMe를 동시에 사용할 수 있는 특별한 상황에 어울리는 제품이라고 생각됩니다.

M.2 NVMe SSD를 사용하면서 업그레이드 후 사용하지 않는 M.2 NGFF SSD를 사용하는 경우 아주 좋을 거 같습니다.
