JEYI M.2 NVMe SSD to PCIe 4.0/3.0 x4 어댑터 리뷰

M.2 NVMe SSD를 PCI-e 슬롯에 장착할 수 있게 변환해 주는 'JEYI M.2 NVMe SSD to PCIe 4.0/3.0 x4 SK4' 어댑터의 리뷰입니다.



'M.2 NVMe SSD to PCIe' 어댑터는 M.2 소켓이 없는 구형 메인보드에 M.2 NVMe SSD를 사용하고 싶거나 메인보드에 M.2 소켓을 모두 사용하고 있어서 여유 소켓이 없을 때 추가로 PCI-e 슬롯에 M.2 NVME SSD를 장착할 수 있도록 M.2 단자를 PCI-e로 변환해 주는 어댑터입니다.

상황에 맞는 여러 형태의 변환 어댑터가 있지만 지금 소개하는 'JEYI M.2 NVMe SSD to PCIe 4.0/3.0 x4 Adapter'는 가장 기본적인 형태의 변환 어댑터입니다.



메인보드에 PCIe 4x 이상의 여유 소켓이 있어야 사용이 가능하고 실제 속도는 PCI-e 단자의 버전과 배속에 따라 SSD의 최대 속도보다 낮게 연결될 수 있습니다.

메인보드에 여유 단자가 PCI-e 1x 만 있는 경우 단자 뒷부분을 트면 1x 연결돼서 사용이 가능하지만 단자에 물리적인 작업을 해야 하기 때문에 권장하지 않습니다.

4x 보다 긴 8x, 16x 단자에는 그냥 연결해서 사용이 가능합니다.

M key를 사용하는 M.2 NVMe SSD의 경우 기본 연결 배속이 4x 기 때문에 그 이상의 단자에 꼽아도 4x 단자에 연결했을 때보다 빨라지지는 않습니다.







JEYI M.2 NVMe SSD to PCIe 어댑터 포장 사진입니다.

뒷면에 제품 정보가 간단하게 나와있습니다.

공식 제품명은 'M.2 NVMe to PCI-E 4.0/3.0 Full Speed Express Card'이고 모델명은 'SK4'입니다.

스티커로 봉인이 되어 있습니다.



PCI-E 4.0과 3.0을 공식 지원합니다.

PCI-e 2.0 단자에 연결해도 속도만 느려질 뿐 잘 동작하니 참고바랍니다.

참고로 PCI-e 2.0 4x에 연결한 경우 대역폭이 2000MB/s 기 때문에 그보다 빠른 SSD를 사용해도 대역폭 이하의 속도만 나오게 됩니다.

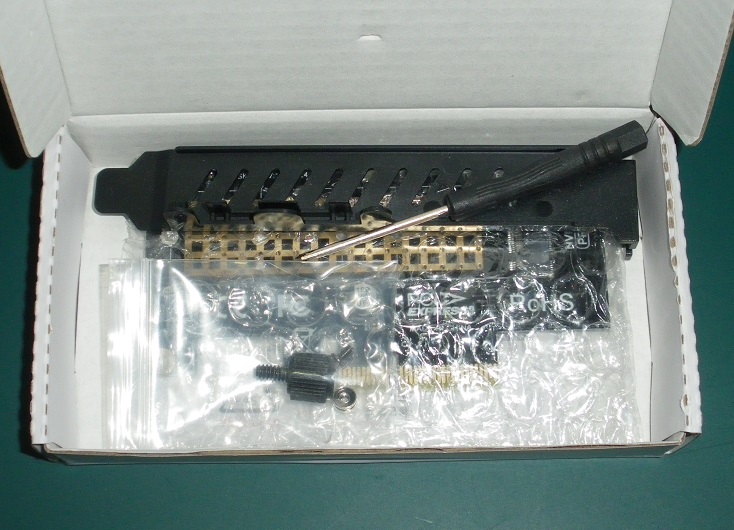

박스를 개봉한 사진입니다.

어댑터 몸체만 뽁뽁이에 들어 있고 나사는 지퍼백에 들어 있습니다.

나머지 구성품은 따로 포장되어 있지 않았습니다.

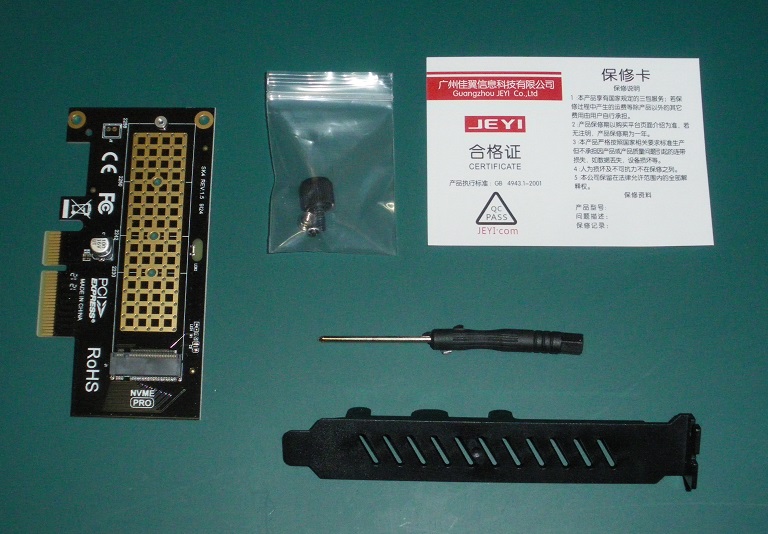

구성품 사진입니다.

어댑터 본체, + 드라이버, PCI 브라켓, 나사, JEYI 보증서로 구성되어 있습니다.

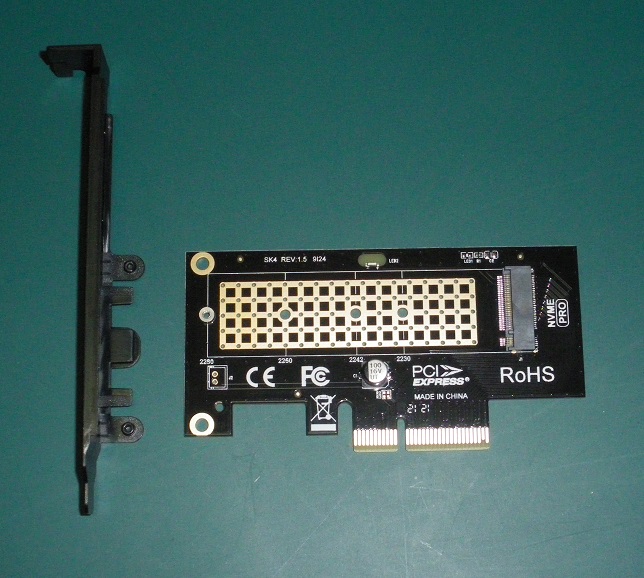

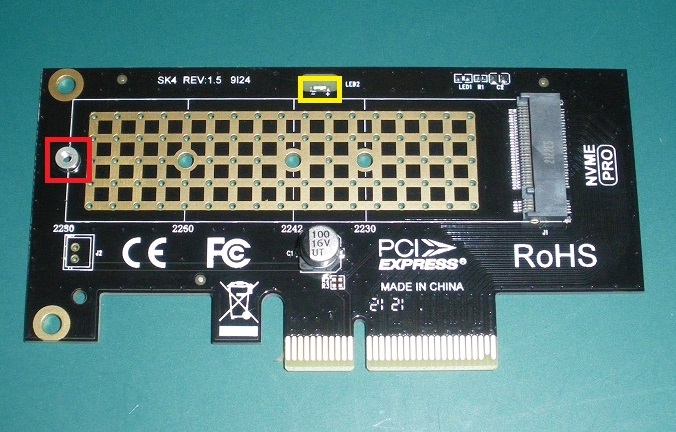

어댑터 사진입니다.

2230, 2242, 2260, 2280 M.2 NVMe SSD (M Key)를 사용할 수 있습니다.

2280용 고정 가이드는 기판에 고정되어 있습니다.

위에 LED가 있는데 동작 중에 녹색으로 점등 됩니다.



NVMe의 경우 PCIe 인터페이스를 그대로 사용하기 때문에 따로 변환을 위한 칩셋이 사용되지 않습니다.

단순히 M.2 NVMe 단자를 PCI-Express에 바로 연결할 수 있게 변환해 주는 어댑터입니다.



NGFF(SATA) 방식의 M.2 SSD는 사용할 수 없습니다.

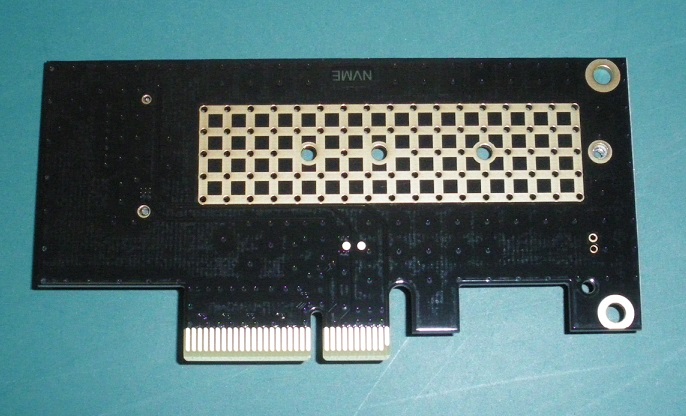

어댑터 뒷면 사진입니다.

M.2 SSD가 장착되는 부분은 방열에 도움이 되기 위해서 구멍이 뚫려 있습니다.

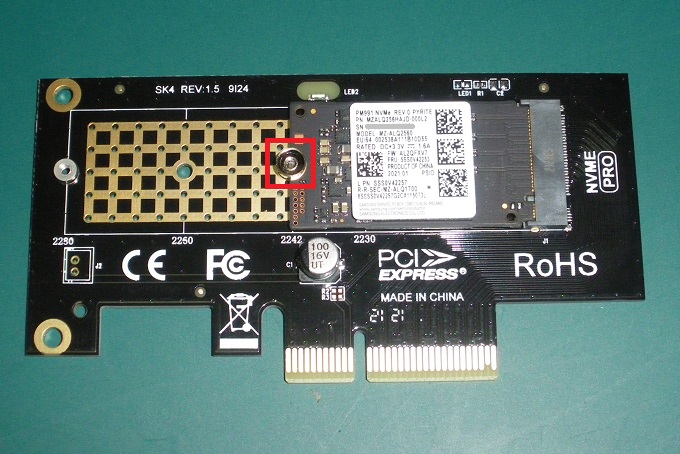

실제 M.2 NVMe 2242 SSD를 장착해 봤습니다.

2280 규격이 아니기 때문에 따로 제공되는 가이드를 사용해서 고정을 합니다.

SSD 장착 위치 2mm 정도 아래 커패시터가 하나 있기 때문에 좌우로 넓은 방열판은 간섭으로 사용하기 어려울 수 있습니다.

일반 크기의 M.2 SSD 방열판은 대부분 사용이 가능할 것으로 생각됩니다.

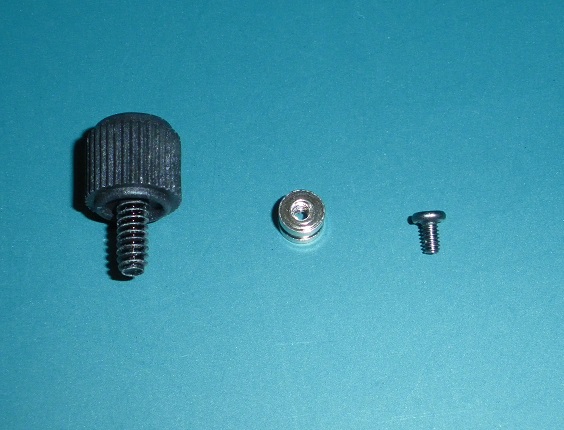

제공되는 나사와 SSD 고정 가이드의 사진입니다.

손나사는 PCI 브라켓 고정용으로 제공된 나사로 보입니다.







PCI 브라켓 사진입니다.

브라켓은 일반 사이즈로 재질이 플라스틱으로 되어 있습니다.

나사 고정이 아닌 걸쇠 고정 방식입니다.

LP 용 브라켓은 제공되지 않습니다.

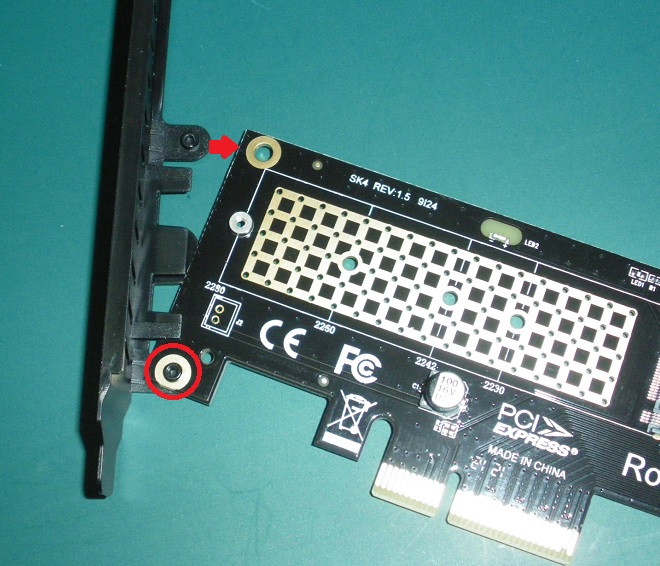

브라켓 고정 방법입니다.

우선 아래쪽을 홈에 브라켓을 끼운 뒤 위쪽을 밀어 넣으면 고정됩니다.





실제 사용해 본 결과 특별한 이상 없이 잘 동작했습니다.

단순 단자만 변환해 주는 어댑터기 때문에 문제가 생길 부분이 별로 없는 편입니다.



구형 컴퓨터에 위 어댑터를 사용해서 부팅용으로 사용하려는 경우 메인보드에서 NVMe 부팅을 지원하는지 확인해 봐야 합니다.

메인보드 바이오스에서 NVMe 부팅을 지원해야 위 M.2 PCIe 어댑터를 사용해서 NVMe SSD 부팅이 가능합니다.

데이터 저장용으로 사용하는 경우에는 대부분 큰 문제 없이 사용 가능합니다.



간혹 일반 SATA SSD와 마찬가지로 NVMe SSD도 호환성을 타는 경우가 있을 수 있는데 메인보드나 SSD의 펌웨어 업데이트 또는 제조사 A/S 등으로 해결이 안 된다면 대부분 사용하기 힘들다고 보면 됩니다.
