M.2 NVMe SSD를 메인보드의 PCI-Express 1배속 단자에 연결할 수 있도록 변환 해주는 NFHK N-M2X1 어댑터의 리뷰입니다.
M.2 NVMe to PCIe 어댑터는 NVMe SSD를 메인보드의 PCI-e 슬롯에 사용하기 위해 사용하는 어댑터로 보통 최대 속도를 내기 위해 x4 이상의 슬롯에 사용하도록 만들어져 있습니다.
M.2 NVMe to PCIe x1 어댑터는 PCIe 1x 슬롯에 꼽을 수 있도록 만들어진 어댑터로 x4 연결이 아니기 때문에 NVMe SSD의 최대 속도는 나오지 않지만 1x 슬롯을 사용하기 때문에 메인보드의 남는 모든 PCI-e 단자에 사용 가능한 장점이 있는 어댑터입니다.
메인보드의 PCI-e 1x 슬롯의 경우 그래픽카드가 사용하는 16x 슬롯과 버전이 다른 경우가 많기 때문에 보드 매뉴얼을 확인해 봐야 합니다.
보통 PCI-e 1x 슬롯의 경우 2.0이나 3.0 버전일 확률이 높습니다.
PCI-e 2.0 버전의 경우 1x의 대역폭이 500MB/s이고 3.0 버전의 경우 1x의 대역폭이 984.6MB/s기 때문에 그보다 빠른 SSD를 연결해도 대역폭 부족으로 NVMe SSD의 최고 속도가 나올 수 없습니다.

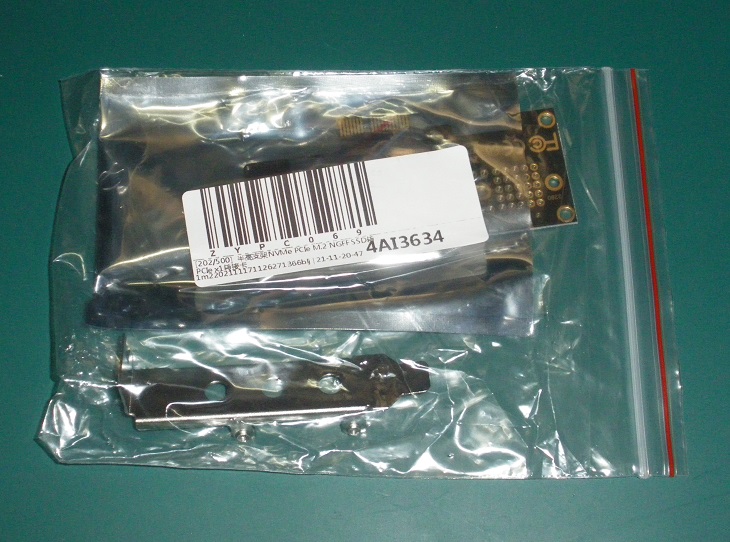

알리에서 구매한 M.2 NVMe to PCIe x1 어댑터의 포장 사진입니다.
따로 박스는 없었고 지퍼백에 들어 있었습니다.

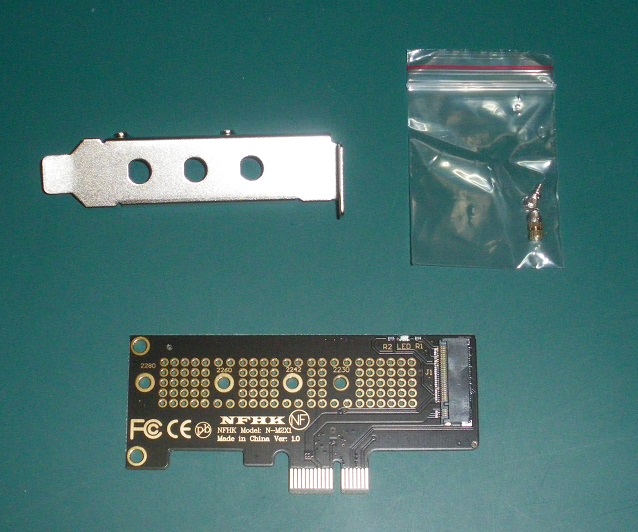

구성품 사진입니다.
어댑터 본체, LP 용 브라켓, 나사로 구성되어 있습니다.

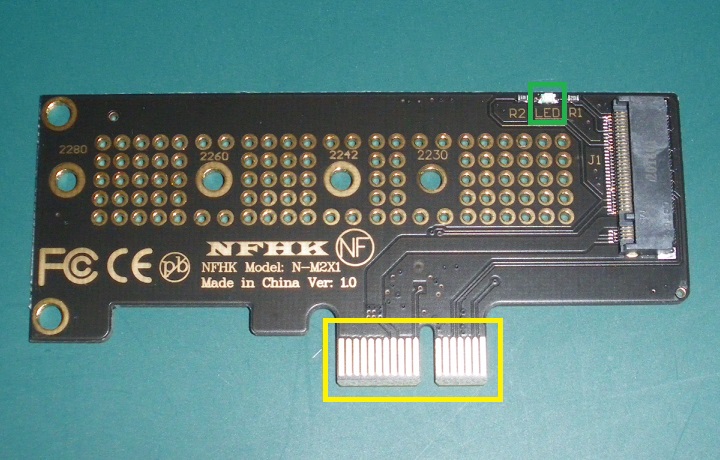

M.2 NVMe to PCIe x1 어댑터 본체 정면 사진입니다.
NFHK의 N-M2X1 모델입니다.
M-key의 NVMe 2230, 2242, 2260, 2280 SSD를 사용할 수 있습니다.
PCI-e 슬롯이 가장 짧은 1배속 용으로 되어 있습니다.
위에 LED는 동작 표시용 LED가 아니고 전원용 LED입니다.
동작과 상관없이 전원이 들어와 있으면 녹색 불이 들어옵니다.

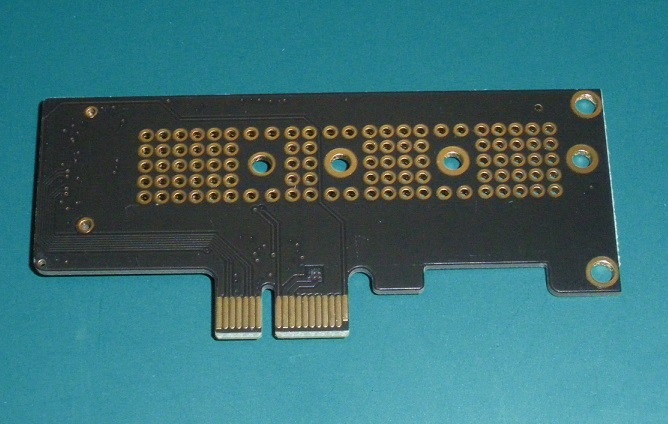

M.2 NVMe to PCIe x1 어댑터 본체 뒷면 사진입니다.
뒷면에 따로 부품이 실장 되어 있지는 않고 패턴만 연결되어 있는 것을 볼 수 있습니다.

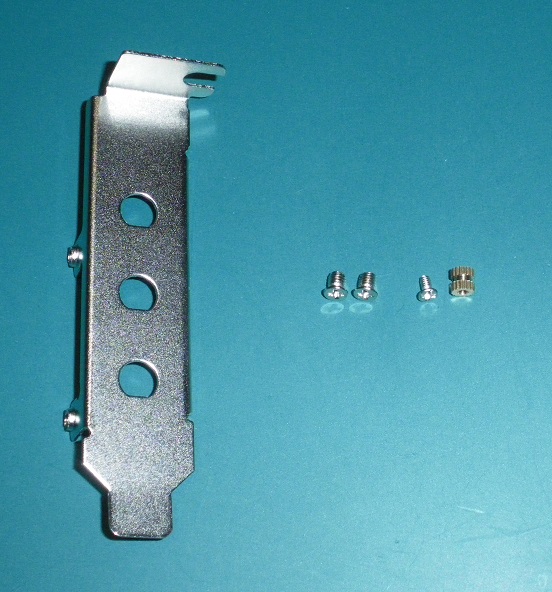

LP 용 브라켓과 나사 사진입니다.
일반용 브라켓은 없었고 LP 용 브라켓만 제공되었습니다.
브라켓에는 통풍을 위한 구멍이 3개 있었습니다.
브라켓을 조립한 사진입니다.

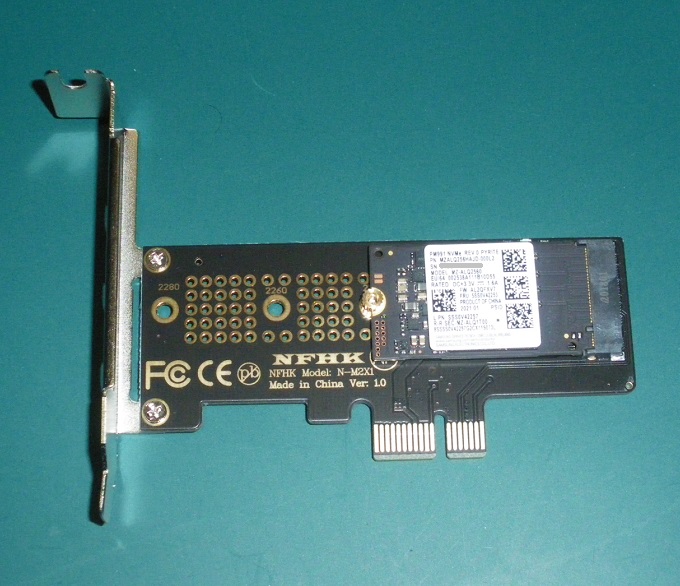

M.2 NVMe 2242 SSD를 설치한 사진입니다.
특별한 문제 없이 잘 고정됐습니다.
SSD 설치 주변에 간섭될 만한 것이 없고 브라켓도 있기 때문에 대부분의 방열판 설치에 큰 지장이 없을 것으로 보이지만 1x의 속도 제한으로 최대 성능이 나오지 않아서 발열도 적게 나기 때문에 방열판이 크게 필요하지 않을 것으로 생각됩니다.
● 연결 확인 및 테스트
크리스탈 디스크 인포에서 확인한 전송모드 정보입니다.
SSD는 PCIe 3.0 x4를 지원하지만 PCIe 2.0 x1로 연결되어 있음을 확인할 수 있습니다.

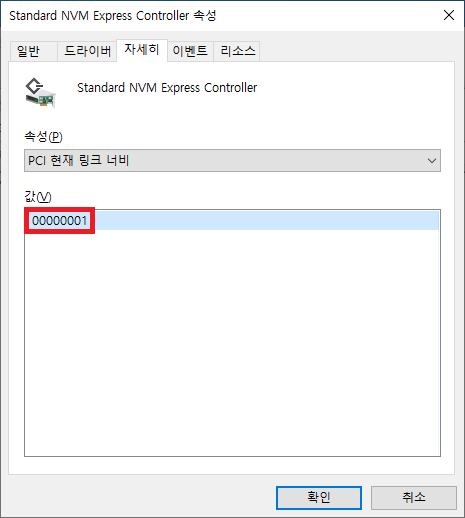

Standard NVM Express Controller 속성에서 현재 링크 상태를 확인해 봤습니다.
1x로 연결되어 있는 것을 확인할 수 있습니다.

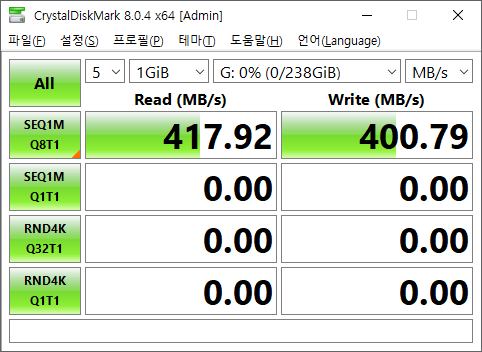

크리스탈 디스크 마크를 사용해서 속도 테스트를 해봤습니다.
SSD의 실제 읽기 쓰기 속도 보다 한참 낮은 약 400MB/s 정도로 측정이 되었습니다.
PCIe 2.0 버전의 1배속으로 연결돼서 최대 대역폭이 500MB/s이기 때문에 정상적인 결과입니다.
M.2 NVMe to PCIe x1 어댑터는 대역폭 부족으로 속도에 제한은 걸리지만 HDD보다 빠르고 일반 SATA SSD 정도의 속도는 나오기 때문에 충분히 사용할만하다고 생각됩니다.
남는 NVMe SSD가 생겼을 때 메인보드에 PCI-e 1x 슬롯만 남아 있다면 사용하면 좋을 거 같습니다.
M.2 NVMe to PCIe 변환 어댑터 시리즈 중 마지막으로 소개하는 모델입니다.
기본형 (https://honghome.tistory.com/854), NVMe/NGFF 듀얼형 (https://honghome.tistory.com/855), PCI-E 16x 슬롯형 (https://honghome.tistory.com/856)에 이어서 이번 어댑터는 PCI-e 1x 슬롯을 사용하는 특성을 가지고 있었습니다.
상황에 맞게 M.2 NVMe to PCIe 변환 어댑터를 사용하면 좋을 거 같습니다.
