USB 3.1 GEN2 (10Gbps) 2포트 확장 카드 NETmate U-1120 리뷰

USB 3.1 GEN2 (10Gbps) 확장 카드인 NETmate U-1120의 간단 리뷰입니다.

USB 3.0 (5Gbps)만 지원되는 메인보드에 10Gpbs의 USB를 사용하고 싶어서 2포트 PCI Express USB 3.1 확장 카드인 NETmate U-1120을 구매하게 되었습니다.

NETmate U-1120는 PCI-Express x4 슬롯을 사용해서 USB 3.1 gen2 10Gbps를 사용할 수 있게 해주는 확장 카드입니다.
U-1120는 USB Type A 단자 1개와 USB Type C 단자 1개 총 2개의 포트를 추가해 주는 확장 카드로 USB C type이 없는 메인보드에 USB C 타입 단자를 추가할 수 있습니다.

USB 확장 카드에 필요한 전력량보다 PCI-e 16x를 제외한 다른 슬롯에서 제공하는 전력의 양이 적기 때문에 안정적인 동작을 위해 추가 전원 입력이 필요합니다.
추가 전원 연결은 SATA 또는 IDE 4핀 전원 단자를 주로 사용하니 파워에 남는 전원 선과 확장 카드에서 제공되는 전원 입력 단자를 확인하고 같은 방식의 모델을 구매하는 것을 추천합니다.
저는 SATA 전원 선을 다 사용하고 있어서 IDE 하드용 4핀 전원 선을 사용하는 U-1120를 선택하게 됐습니다.
파워의 전원 선의 여유가 없다면 Y 케이블을 사용해서 전원 단자를 늘려서 해결하면 됩니다.

U-1120는 PCI-e x4 슬롯을 사용하기 때문에 메인보드에 x4, x8, x16 단자에 연결해야 최대 성능을 정상적으로 발휘할 수 있습니다.
뒤가 열려 있는 PCI-e x1 슬롯이 있다면 사용은 가능하지만 속도상에 불이익이 있을 수 있습니다.

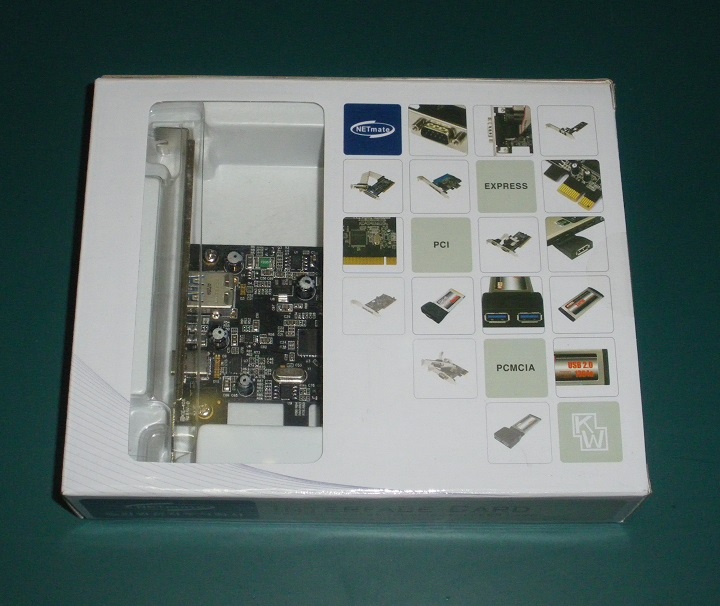

박스 사진입니다.
전면 일부분이 투명 필름으로 되어 있어서 내부가 보입니다.
이 모델용 전용 박스가 아니고 다른 제품과 같이 사용하는 범용 박스를 사용해서 포장되어 있습니다.
강원전자의 일부 확장 카드들은 이런 식으로 같은 박스에 스티커만 다르게 붙여서 판매되는 제품군이 있습니다.
봉인 스티커로 밀봉이 되어 있었습니다.

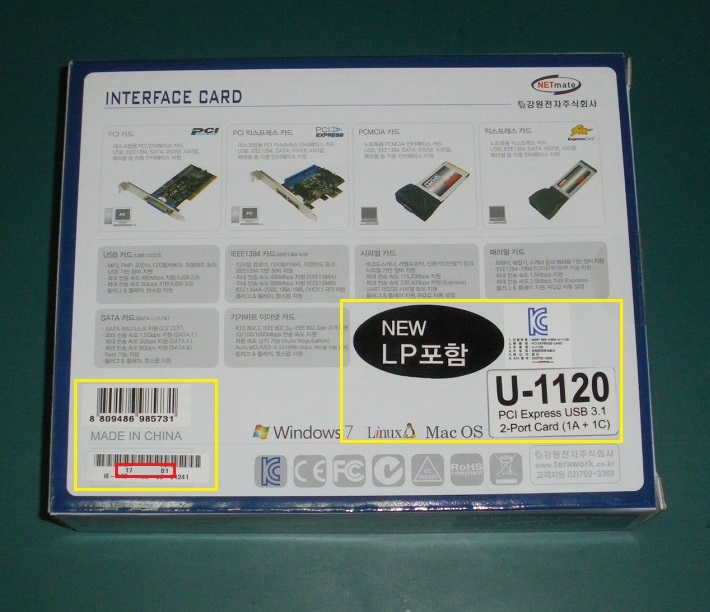

박스 뒷면 사진입니다.
범용 박스기 때문에 여러 제품의 설명이 같이 나와있습니다.
내용물 모델의 정보가 노란 네모 안에 스티커를 사용해서 표시되어 있습니다.
왼쪽 아래 시리얼 시티커가 있는데 본품에도 동일한 시리얼 넘버의 시리얼 스티커가 붙어 있습니다.

공식 명칭은 '강원전자 NETmate USB 3.1 PCI Express 카드 U-1120'입니다.

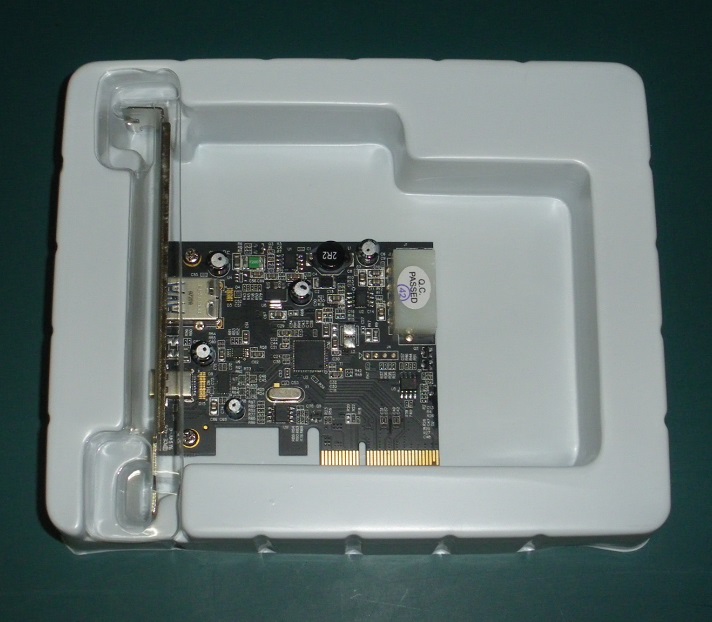

박스 개봉 사진입니다.
PCI 브라켓 부분을 투명 덮개로 눌러서 카드가 고정되어 있었습니다.
범용 포장이기 때문에 제품과 포장 내부 공간의 크기가 맞지는 않았습니다.

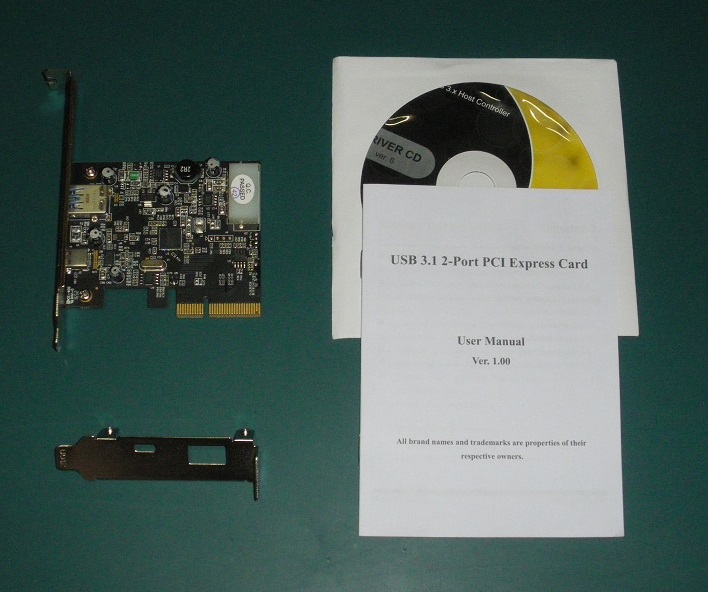

구성품 사진입니다.
확장 카드, LP 브라켓, 매뉴얼, 드라이버 CD로 구성되어 있습니다.

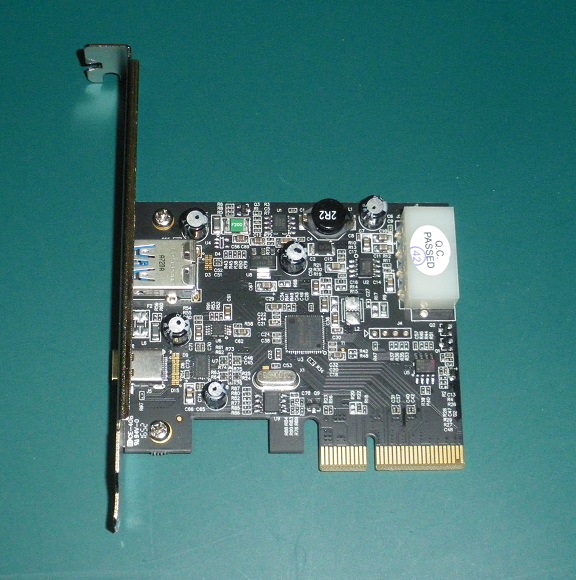

NETmate U-1120 본체 사진입니다.
타입 A 포트와 타입 C 포트 두 종류의 USB 3.1 단자가 있습니다.
IDE 4핀 단자에 전원을 연결해야 정상적인 사용이 가능합니다.
PCI-e 3.0 x4를 지원합니다.



10Gbps를 MB/s로 환산하면 1250MB/s 가 됩니다.
PCI-e 3.0 x1의 속도가 984.6MB/s 기 때문에 PCIe 3.0 x1에 연결한다면 속도 저하가 있지만 USB 3.0(625MB/s) 보다는 빠른 속도를 낼 수 있습니다.
하지만 PCIe 2.0에 연결하는 경우 x1의 속도가 500MB/s 기 때문에 정상 속도를 내기 위해서는 꼭 x4 (2GB/s) 슬롯에 연결해야 합니다.
위 계산은 대역폭을 기준으로 단순 환산한 것이기 때문에 실제 속도는 저기의 60~70% 정도의 속도가 나오게 됩니다.





기판 뒷면 사진입니다.
시리얼 스티커가 붙어 있습니다.
시리얼이 박스와 동일하지 않다면 박스갈이 재판매를 의심해 봐야 합니다.

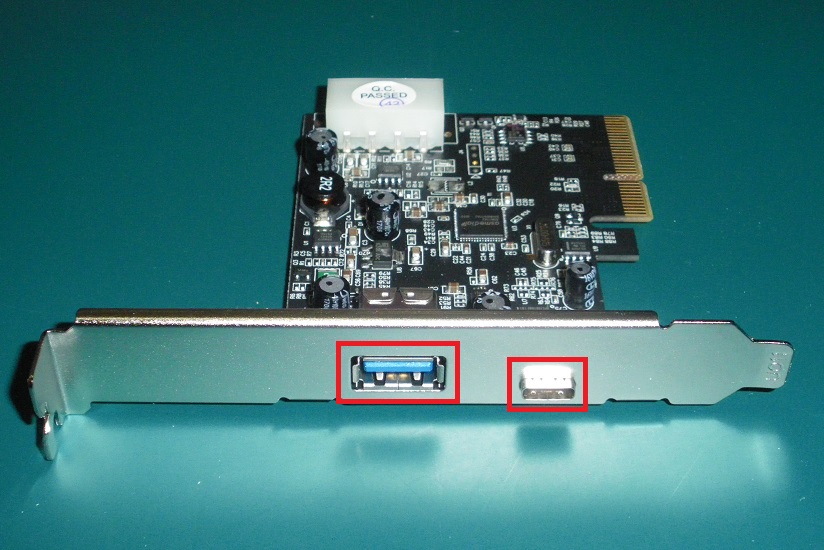

USB 단자 사진입니다.
왼쪽이 USB Type A이고 오른쪽이 USB Type C입니다.
A 포트의 출력은 900mA (4.5W)이고 C 포트 출력은 3A (15W)입니다.
테스트 결과 두 단자의 속도는 동일했습니다.

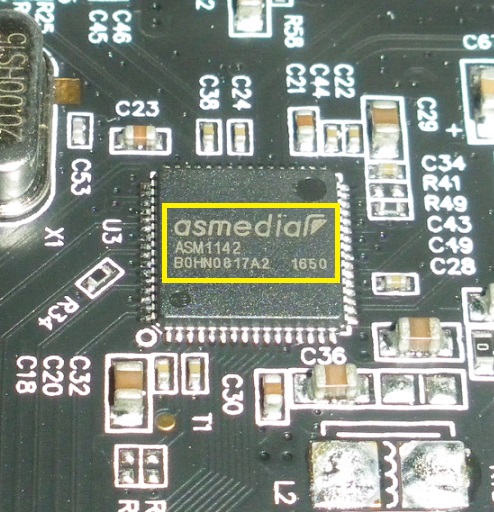

사용된 칩셋 사진입니다.
ASMedia 사의 ASM1142 칩셋이 사용되었습니다.
UASP를 지원합니다

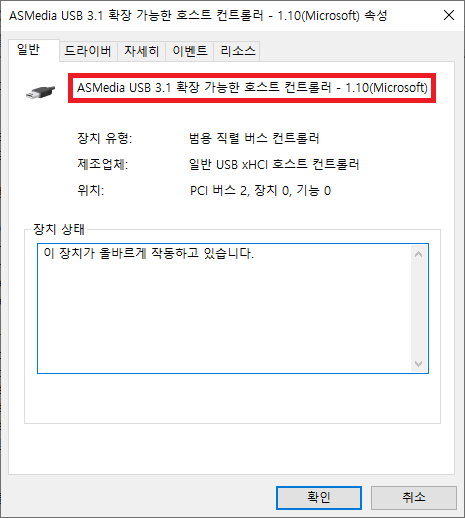

컴퓨터에 설치하고 확인한 장치 등록 정보입니다.
'ASMedia USB 3.1 확장 가능한 호스트 컨트롤러 - 1.10(Microsoft)'로 인식되었습니다.
윈도우10에서는 따로 드라이버 설치를 하지 않아도 자동으로 드라이버가 설치되었지만 윈도우7의 경우 제공된 CD를 사용해서 수동으로 드라이버 설치를 해야 합니다.

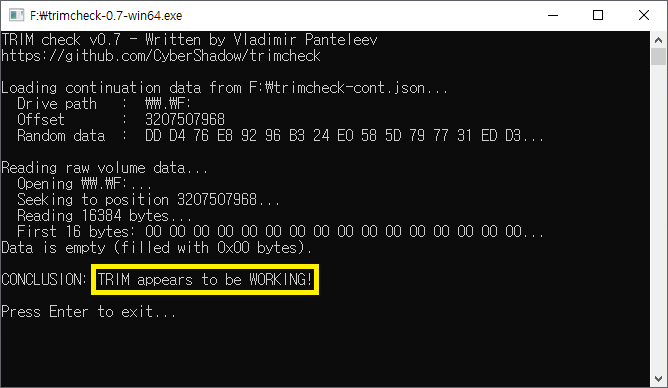

윈도우 자동 트림이 지원되는지 확인해 봤습니다.
자동 트림이 잘 동작함을 확인할 수 있었습니다.

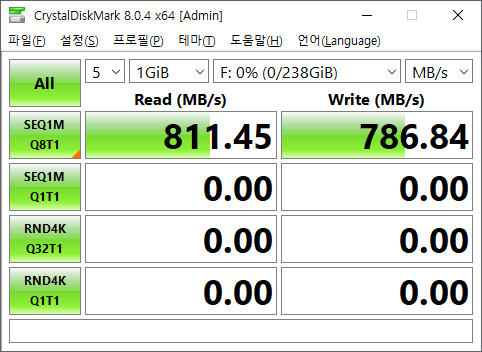

외장 SSD를 USB type A 단자에 연결한 뒤 속도 테스트를 한 결과입니다.
약 800MB/s 전후의 속도를 보여 줬습니다.





외장 SSD를 USB type C 단자에 연결한 후의 속도 테스트 결과입니다.
type A에 연결했을 때와 비슷한 결과를 보여줬습니다.


사용해 본 결과 USB 3.1 gen2의 속도인 10Gbps에는 못 미쳤지만 USB 3.0 속도인 5Gbps보다는 2배 가까이 높게 나왔기 때문에 만족했습니다.
USB 3.1 확장 카드 중에 가격이 저렴한 편이기 때문에 구형 컴퓨터에 USB 3.1 gen2를 사용해 보고 싶다면 가성비 제품으로 추천할 만한 거 같습니다.
