알리 히팅 플레이트(Heating Plate) 소개

알리익스프레스에서 직구로 구매한 히팅 플레이트(Heating Plate) 소개입니다.



납땜 작업에 사용할 히팅 플레이트가 있었으면 했는데 알리에서 저렴한 모델이 있어서 구매를 해봤습니다.



히팅 플레이트는 말 그대로 뜨거운 판으로 BGA 디솔더링 작업을 위해 프리히터(Preheater)의 목적으로 사용하거나 단면에만 소자가 있는 기판에 부품을 실장 할 때 사용하는 납땜 작업용 도구입니다.

온도가 200도 이상으로 올라가기 때문에 주변에 문제가 생길 수 있어서 사용할 때 주의를 요합니다.



히팅 플레이트(Heating Plate) 이외에 핫 플레이트(Hot Plate), 프리히터 플레이트(Preheater Plate) 등으로 검색하면 찾을 수 있습니다.





알리에서 구매한 히팅 플레이트의 구성품 사진입니다.

가운데 본체만 기본 구성이고 원터치 커넥터와 발은 추가 옵션으로 구매했습니다.

전기 코드는 기본으로 들어 있지 않았습니다.

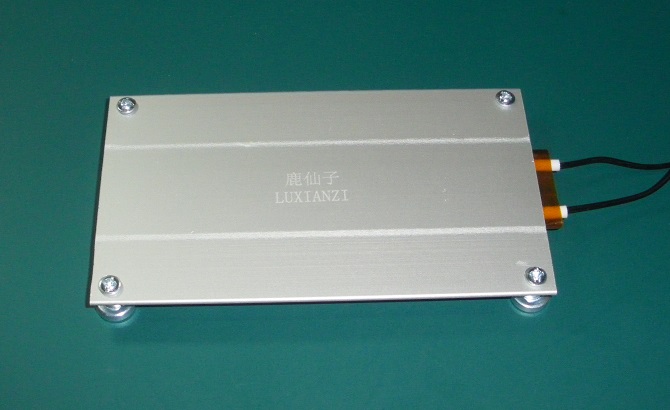

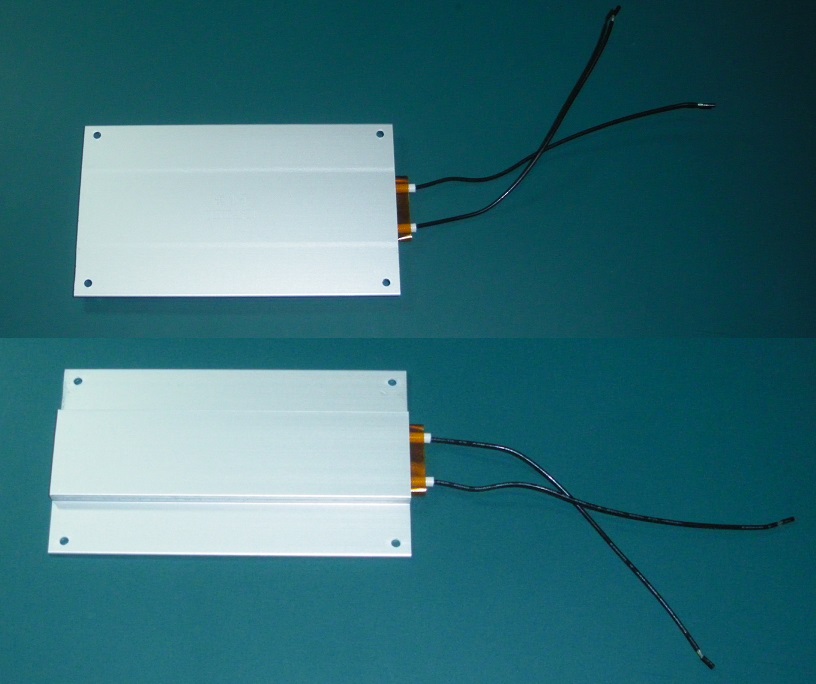

핫플레이트 본체 사진입니다.

알루미늄판 내부에 히터가 들어 있고 전원을 입력받는 전선 두 가닥이 밖으로 노출되어 있는 구조입니다.

온도 조절 기능이 없고 단순히 전원을 입력받으면 열이 발생하는 구조입니다.

제품 설명에 220V 400W 120x70mm로 표시되어 있었습니다.

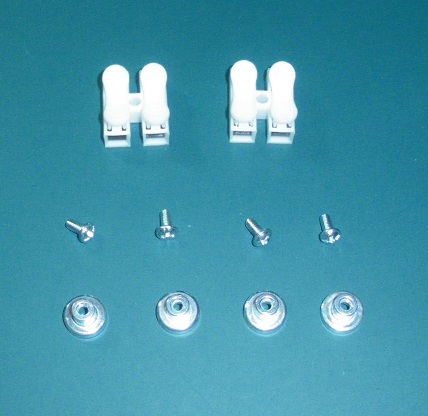

원터치 커넥터와 발의 사진입니다.

원터치 커넥터의 퀄리티가 그리 좋아 보이지는 않았습니다.

발이 없으면 히팅 플레이트가 바닥에 닫기 때문에 발을 따로 구매 안한 경우 어떤 방법을 사용하던 바닥에서 띄워 주는 것이 좋습니다.





전기 코드 사진입니다.

기본 구성으로 포함되어 있지 않아서 고장 난 가전제품에서 코드만 잘라 왔습니다.

소개하는 히팅 플레이트는 접지 선이 없이 2선만 사용하기 때문에 위 사진의 코드를 사용하면 충분합니다.





히팅 플레이트에 발을 설치한 사진입니다.

플레이트가 공중 부양이 안되면 열이 바닥에 바로 전달돼서 바닥에 문제가 생길 수도 있고 바닥으로 열이 빠져나간 만큼 위판에 온도도 낮아지게 되기 때문에 납이 녹는데 부족해질 수도 있습니다.

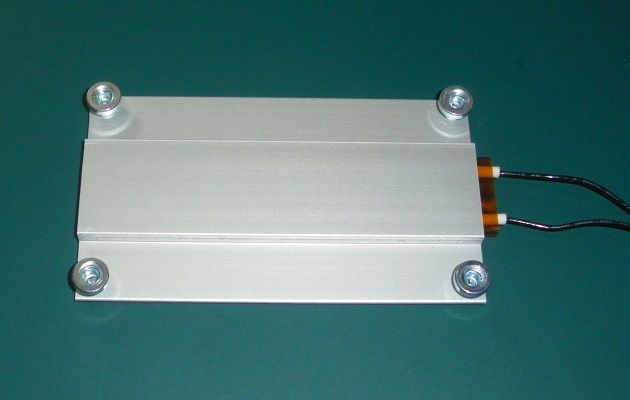

발 설치 바닥 사진입니다.

발이 짧다 보니 플레이트가 높게 뜨지 못해서 생각보다 바닥으로 열이 많이 전달됐습니다.

발이 조금 더 길었으면 하는 아쉬움이 있습니다.

위 히팅 플에이트를 사용할 때는 꼭 열에 강한 재질 위에서만 사용을 해야 할 거 같습니다.

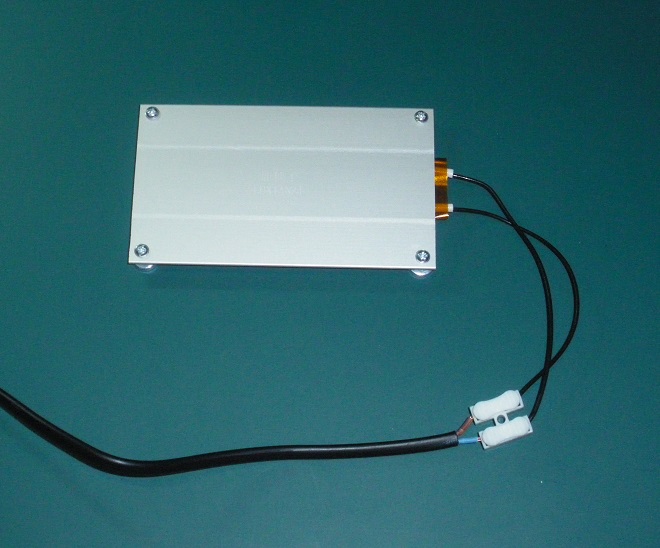

원터치 커넥터를 사용해서 히팅 플레이트와 220V 코드를 연결해 준 사진입니다.

중간에 스위치를 달아주면 좀 더 편하게 사용이 가능합니다.



전원을 넣어보니 히터로 인해 판이 가열돼서 온도가 높아지는 게 느껴졌습니다.

정확한 온도 측정을 할 수 있는 온도계가 없어서 실제 온도를 재보지는 못했지만 구매후기를 보면 230~280도 정도의 온도로 보입니다.

온도 부분은 나중에 측정이 가능해지면 측정 후 글을 수정하겠습니다.





제가 알리에서 구매한 모델은 온도 조절 기능이 없는 단순 열만 올라오는 제품이기 때문에 프리히터 목적으로 사용하기에는 제한이 많을 것으로 생각되니 단순 납땜 작업 보조 도구로 사용하는 것이 좋을 거 같습니다.

LED 모듈 등을 붙일 때 사용하면 좋을 것으로 생각이 됩니다.
